AIFLI-DTM-G2422管道粉尘检测仪

产品概述AIFLI-G2422 粉尘浓度检测仪提供了目前世界先进的交流耦合技术。通过感应、监测尘埃粒子流经探针周围所产生的电荷感应,来确认尘

品牌 : 艾方立
型号 : AIFLI-DTM-G2422
应用 :
AIFLI-G2422管道粉尘检测仪
 产品概述
AIFLI-G2422  粉尘浓度检测仪提供了目前世界先进的交流耦合技术。通过感应、监测尘埃粒子流经探针周围所产生的电荷感应,来确认尘埃粒子在线排放量(mg/sec)或排放浓度(mg/m3 );从而实现粉尘浓度实时在线监控。
AIFLI-G2422  粉尘浓度检测仪为一体式设计,集粉尘传感器、变送器、及数字显示屏为一体;操作简单,安装方便。实时在线对粉尘状况进行监测,确保设备的正常运行、规避粉尘带来的危害。
AIFLI-G2422  型 粉尘浓度检测仪广泛应用于电力、冶金、水泥、制药、化工、食品制造等行业。
工作原理

AIFLI-G2422  粉尘浓度检测仪采用准确可靠的交流静电测量技术。当粉尘粒子经过传感器时,粉尘粒子所携带的微弱电荷被传感器采集并传送至处理器,处理器把信号处理结果转换成与粉尘含量成线性关系的输出值。
特性优点

1、产品采用先进的电荷感应技术,对粉尘的探测灵敏度高
2、产品实时在线连续检测,数据精准
3、测量介质范围宽泛,可测量常见介质的粉尘粒子
4、产品输出方式:4-20mA 模拟量输出
产品标准二线制 4-20mA 电流输出,抗干扰能力强,易于远距离信号传输;对信号传输导线无特殊要求,输出电流与粉尘浓度成线性关系,方便后续的 PLC 数据处理。
5、产品特殊结构设计:
(1)免维护免清理。
(2)接线盒内置一体化变送器输出的 4-20mA 电流与粉尘感应探针之间电气隔离。
应用场合:
1.TRT 发电、煤气化装置
2.粉状材料回收
3.固定污染源的粉尘排放检测
4.各种燃料锅炉的烟尘排放浓度监测
5.过程粉尘输送总量监测
AIFLI-G2422  应用行业:
AIFLI-G2422 型粉尘浓度检测仪广泛应用于各种工业用途;
包括:炼钢、发电、石油、化工、烟草行业、医药、建材加工、纸浆和造纸、采煤和采矿、轮胎行业、水泥制造、焚烧炉和包装等行业。

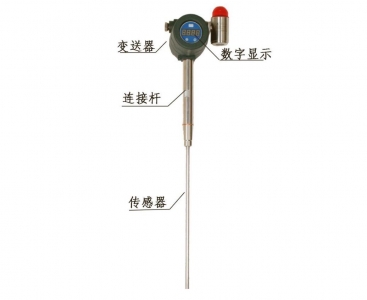

仪器组成及图解
仪器为一体式设计,包括粉尘传感器、连接杆、变动器部分、数字显示
AIFLI-G2422管道粉尘检测仪

仪器具体安装操作及工作流程
一、仪器的安装

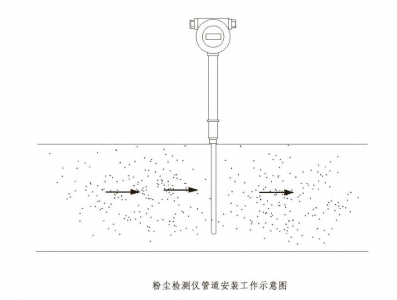

安装位置
传感器最好装在距阀门、弯头 5 倍以上管径处,在水平管道安装时,不得装在底部。
注意:对多个箱体并联运行的煤气除尘系统,应在被测除尘箱体的出口处进入净煤气总管前的管道上开孔,将固定传感器的底座接口端垂直焊接在直管段较长的水平管道顶部。
仪器组成及图解
安装方式:
1、在管道上开孔(开孔尺寸为φ28mm)
2、将在仪器上的安装底座拧下
AIFLI-G2422管道粉尘检测仪
3、将固定传感器的底座接口端垂直焊接在直管段较长的水平管道顶部,
AIFLI-G2422管道粉尘检测仪

注意 :
1、底座底端与管道内壁持平或突出管道内壁。底座由仪表厂家配套供应。
2、传感器与插座之间加紫铜垫,以丝扣连接并拧紧,防止管内有毒气体泄漏
二、 仪器操作流程
(一)、在仪器安装在管道后,将电缆信号线连接接线端子
仪器接线:
传感器接线盒为防雨式,信号电缆通过接线盒上的穿线孔,直接接到盒内的 接线端子,然后压紧密封胶圈。
注意 :外引电缆应就近固定,以防风雨中来回摆动,造成传输导线的机械损伤。
步骤:

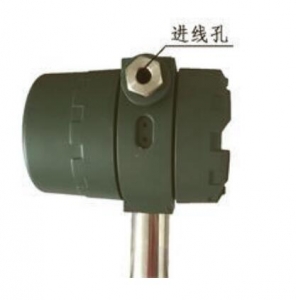

1、信号电缆穿进接线盒上的穿线孔
AIFLI-G2422管道粉尘检测仪

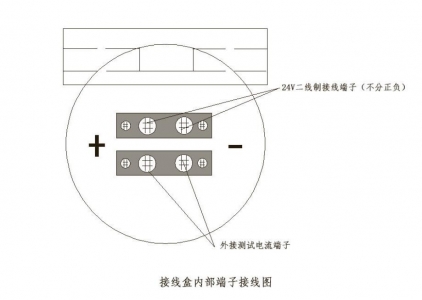

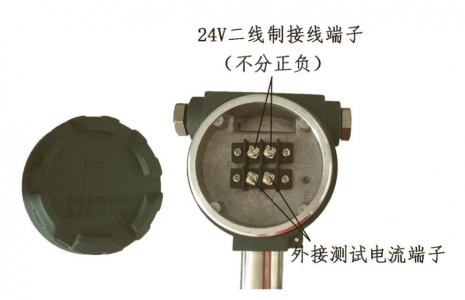

2、接到盒内的 接线端子,然后压紧密封胶圈。
注意: 端子为分体结构,请从电路板上拔下,然后进行接线
AIFLI-G2422管道粉尘检测仪AIFLI-G2422管道粉尘检测仪

二、仪器采用二线制,输出 4-20mA 信号, 与其他信号处理系统连接,方便信号的后续处理

技术参数
操作环境温度 -20℃~60℃ (电子部件)
操作环境湿度  不结露 90%
操作环境振动 最高连续震荡量,任何方向、任何频率:均方根值 2g (20m/s2)
操作环境电磁场
在50 赫兹时最高值=60A/m (相等于一个1 米×1 米正方形电磁线圈内有
50AT 的磁场)
操作环境保护
保护等级:IP66/NEMA4 铝合金壳体,适合非腐蚀性环境内安装,不锈钢探
管道气体压力 -0.1 – 2MPa
管道气体流速 1m/s~30m/s
管道气体温度 ≤ 260 ℃ 400℃ 800℃
探针结构 200、400、800、1000mm
尘埃颗粒大小范围 标称0.1μM~400 μM, 在标称范围外仍然能够接收但信号特性有点不同。
零点漂移 (时间) 每年低于量程的 1% 。
零点漂移 (温度) 在指定的温度范围内,低于量程的 1%。
满量程漂移  (时间) 每年低于量程的 1%
线路稳定性 系统所有部件均选用高稳定性电子组装件。
噪音抵抗性 所有50 或60 赫兹音频和谐波均在信号被接收之前全部滤掉
测量范围 0-50、100、200、500、1000mg/M3
变送器输出方式 二线制4 – 20mA 继电器输出(可选)声光报警(可选)
变送器电源 15V – 32VDC
