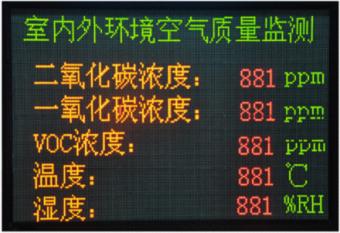

LED空气质量监测显示系统/空气质量监测系统技术方案

为改善环境质量,切实解决PM2.5、PM10、SO2及氮氧化物超标的问题,及气象五参数(温度、气压、湿度、风向、风速)都可集成;建设空气质量自动监控系统,该系统建成后,将会实时监测各项污染物的指标,利于及时进行人工干预,提高监测环境的空气质量。

品牌 :
型号 : AIFLI-X-2
应用 : 空气质量监测系统技术方案/空气质量监测系统/LED大屏显示空气质量监测系统/PM2.5监测系统/PM2.5粉尘在线监测系统/噪声在线监测系统/温湿度在线监测系统/有毒气体在线监测系统/粉尘在线监测系统
空气质量检测仪
空气质量监测系统技术方案
为改善环境质量,切实解决PM2.5、PM10、SO2及氮氧化物超标的问题,及气象五参数(温度、气压、湿度、风向、风速)都可集成;建设空气质量自动监控系统,该系统建成后,将会实时监测各项污染物的指标,利于及时进行人工干预,提高监测环境的空气质量。
一、概述
空气质量监测系统是新型环境监测系统。本系统可同时监测多种环境参数,可对粉尘、气体等进行监测,具有测量范围宽、使用寿命长、操作方便等特点。并可根据用户需求,将数据同时呈现在LCD\LED显示屏上。本系统通过激光散射单元分析环境中的粉尘,利用气体监测仪监控SO2及氮氧化物气体浓度。
1.       粉尘监测模块以激光为光源,通过激光光散射原理监测分析粉尘颗粒物数量。能够实时在线监测,通过光学原理达到更快的响应速度。以激光为光源,使质量浓度转换系数不受颗粒物颜色的影响,保证了测量的准确度。
2.       气体检测模块采用了国外先进的传感技术,可通过检测探头对设定的气体进行连续检测,响应时间快,工作可靠稳定。
3.       系统监控平台软件为全中文操作语言,具有记录、存储、显示、数据处理、输出、打印、故障维护指示及有线/无线传输功能。通过网络通讯技术为以后多个子站点向中心站数据汇总预留了扩展空间,具有较强的实用性。监测软件可任意添加包括:粉尘、噪声、温湿度、风速风向、负氧离子、大气压力、气体等参数(需定制),还可将监测数据形成报表并打印上报远程数据。

系统整体具有测量精度高,量程范围宽,稳定性好,功耗低,抗干扰能力强等特点。

二、系统组成
1.现场监测端:包括粉尘气体监测设备、温度 湿度 噪音监测模块、数据采集传输设备、自动报警设备、LCD\LED外接设备(选配)等;
2.通讯模块:GPRS无线通讯(可根据实际情况另行选择)。
3.环境监控中心软硬件:包括数据库及通讯服务器、磁盘阵列、系统监控平台软件等组成。

三、系统建设目标:
本系统组建现场端到监控平台的一个局域网,实现各监控点与监控平台的连接,可同时在监控平台电脑及LCD\LED显示屏上显示相关数据。现场端设备按照国家相关技术协议,将各监控点的实时粉尘监测浓度信号传输到监控平台,当监控数据满足部门设定的报警条件时,启动报警设施,监控平台对监控数据进行存储、统计、分析、处理,为空气质量管理提供数据支持和决策依据。

四、粉尘分析模块原理(激光散射法):
采用激光光源,提高了响应速度,使质量浓度转换系数不受颗粒物颜色的影响,保证了测量数据的准确度。内装光学标准散板,确保仪器高稳定性。仪器设计了可更换的粒子切割器,实现了PM10、PM5、 PM2. 5 、TSP多种粒子分离切割器兼容。通过在线滤膜采样器,实现了连续监测粉尘浓度与滤膜采样兼容,可以分析所收集到颗粒物的成份以求出该场所的质量浓度转换系数K值。设计了恒流控制器,确保采样流量恒定,切割曲线正确。具有特别的保护气幕,避免了粉尘对仪器核心部件—光学系统的污染,确保仪器高可靠性。通过计算机软件实现仪器零点自动调节,提高了仪器测量精度,方便了用户使用。

(一) 粉尘分析模块性能指标:
1.       可直读粉尘质量浓度(mg/m³)
2.       可进行全天候连续在线监测或定时监测;
3.       带有自校准系统,可有效消除仪器的系统误差。
4.       显示器:大屏液晶,中文菜单
5.       检测灵敏度0.01mg/m³(低灵敏度); 0.001mg/m³(高灵敏度)。
6.       重复性误差:±2%
7.       测量精度: ±10%
8.       测量范围: 0.01~100 mg/m³或0.001~10 mg/m³。
9.       测定时间:标准时间为1分钟,设有0.1分及手动档(可任意设定采样时间)。
10.    具有公共场所监测模式、大气环境监测模式以及劳动卫生模式。可计算出时间加权平均值(TWA)和短时间接触允许浓度(STEL) 等。
11.    存 贮:可循环存储999组数据。
12.    定时采样:可设定测量时间(1~9999)秒,关机时间(0~9999)秒,预热时间(0~10)秒及采样次数(1~9999)次。
13.    粉尘浓度超标报警阈值设定:浓度阈值及采样周期可自行设定
14.    输出接口:
a)       PC机通讯接口:RS232或RS485;可选无线电台或GPRS通讯
b)       模拟量输出接口:0—1V;可选4-20mA
c)       数字量输出接口:电平信号。
15.    电源:附220VAC/12VDC 电源适配器。
16.    可选配湿度修正功能,在湿度较大的环境中,数据更加精确。
(二) 气体分析模块性能指标:
1)       工作温度: -5-50ºC
2)       存储温度: -20-50ºC
3)       工作湿度: ≤15%-85%RH非冷凝
4)       精 度: ±2%F.S
5)       线 性: ±2%F.S
6)       零 漂: ±2%F.S
7)       量程零漂: ±2%F.S
8)       响应时间: <120s
9)       传感器工作寿命: >2年
10)    气体采样流量: 300ml/min
11)    气体监测指标:

三、监测软件主要功能:
1)         可同时控制多台设备。
2)         设置了登录(用户名和密码),有效的保护了仪器系统以及数据的安全;
3)         实现了设备的增减、报警阀值的设置。
4)         可全天实时监控,也可定点监控;
5)         提供了两种不同的监控模式:自动监控、手动监控。
6)         断电重启功能:当仪器恢复供电后,即可自动进入测量状态;
7)         断电保护功能:仪器在长期断电情况下所设置参数和测量结果不丢失;
8)
通讯方式可选择:RS232、RS485、GPRS、光纤网口、0-1V电压模拟信号、无线电台。


四、监测系统的性能特点
1)       主机包括多个分析单元,能作为移动式监测使用,也可自动在线连续监测;
2)       参数测量单位可任意切换为mg/m3、ppm、ppb单位,同时有动态显示图像;
3)       采用触摸式大屏幕图像显示,可直观动态显示各种检测数据、图形、仪器工作状态,提供全中文菜单和友好的人机对话界面;
4)       系统软件能够长期稳定运行,并具有可扩展功能。通过单片机技术和网络通讯技术结合,采用数据存储功能,不仅可提供方便的数据查询方式,还可通过USB接口将数据转存至计算机,利用配套的上位机软件自动计算日平均值、月平均值、污染指数等,并可生成各种图形数据后打印输出;
5)       WinCE嵌入式智能操作系统,并融入SQLCE数据库技术,使仪器真正达到了准确、快速;
6)         主机可通过自动或手动方式对不同监测地点进行特殊标注,同时显示动态平均值或当前值并绘制实时曲线,还可自行设定历史动态平均值(量化到Min),并可根据用户要求增加功能;
7)         在线式仪器采用外接交流电供电方式,性能稳定、精确度高、操作方便、易于维护,具有掉电保护功能。

五、安装要求
设备采用不锈钢箱体,安装平稳牢固,可直接安装在水泥台上,或采用室外不锈钢支架。室外机柜组装完成后,客户自行用螺栓固定即可,安装简便。

六、备品备件与质保
1)         自验收合格后免费保修一年,使用寿命8-10年,终身维护。保修期内或保修期外如设备出现故障,供方在接到通知后,维修人员在24小时内给与解决。
2)         定期回访:我们将为用户提供终身全过程跟踪服务。
3)         易损零配件供应:质保期后,零配件只收取成本费,并长期以最优惠的价格提供配件。
